Μετρητής ροής μάζας θερμικού αερίου για συστήματα ελέγχου διεργασιών

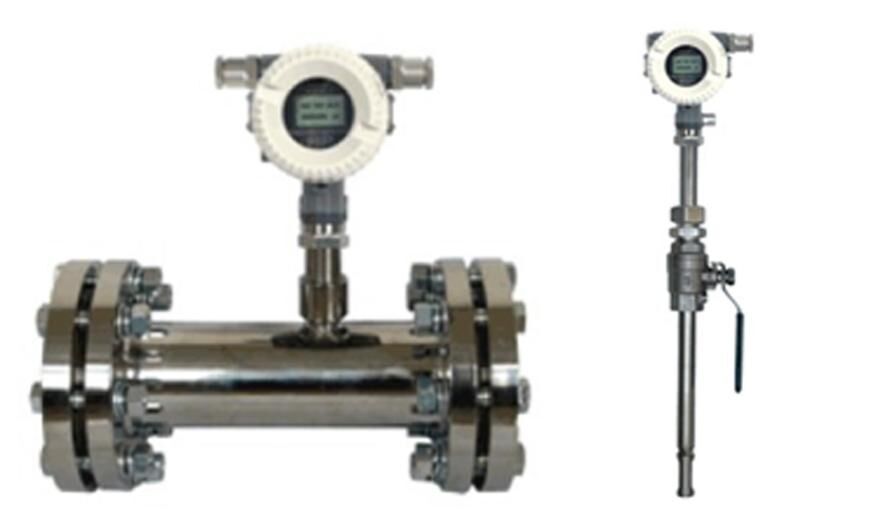

Μετρητής ροής μάζας θερμικού αερίου σειράς FLR

Περιγραφή

Ένας μετρητής ροής μάζας θερμικού αερίου έχει σχεδιαστεί με βάση την αρχή της θερμικής διάχυσης και χρησιμοποιεί τη μέθοδο σταθερής διαφοράς θερμοκρασίας για την ακριβή μέτρηση των αερίων. Διαθέτει συμπαγές μέγεθος, υψηλή ψηφιοποίηση, εύκολη εγκατάσταση και ακριβή μέτρηση.

Το τμήμα του αισθητήρα αποτελείται από δύο αισθητήρες θερμοκρασίας αντίστασης πλατίνας ποιότητας αναφοράς. Κατά τη λειτουργία, ένας αισθητήρας μετρά συνεχώς τη μέση θερμοκρασία T1. το άλλο αυτοθερμαίνεται σε θερμοκρασία T2 υψηλότερη από τη μέση θερμοκρασία και χρησιμοποιείται για την ανίχνευση της ταχύτητας ροής του ρευστού, γνωστή ως αισθητήρας ταχύτητας.

Η διαφορά θερμοκρασίας είναι ΔT = T2 – T1, όπου T2 > T1. Όταν το υγρό ρέει μέσα, τα μόρια αερίου συγκρούονται με τον αισθητήρα και απομακρύνουν τη θερμότητα από το T2, προκαλώντας πτώση της θερμοκρασίας του. Για να διατηρηθεί ένα σταθερό ΔT, το ρεύμα τροφοδοσίας στο Τ2 πρέπει να αυξηθεί. Όσο πιο γρήγορα ρέει το αέριο, τόσο περισσότερη θερμότητα μεταφέρεται. Υπάρχει μια σταθερή λειτουργική σχέση μεταξύ του ρυθμού ροής αερίου και της αυξημένης θερμότητας, η οποία είναι η βάση της αρχής της σταθερής διαφοράς θερμοκρασίας.

Φόντα

• Είναι ένας πραγματικός μετρητής ροής μάζας που δεν απαιτεί αντιστάθμιση θερμοκρασίας ή πίεσης για τη μέτρηση της ροής αερίου, εξασφαλίζοντας απλή και ακριβή λειτουργία. Μπορεί να παρέχει ροή μάζας αερίου ή τυπική ογκομετρική ροή.

• Διαθέτει ευρεία αναλογία αναστροφής και μπορεί να μετρήσει ταχύτητες αερίου από 100 Nm/s έως και 0,1 Nm/s, καθιστώντας το κατάλληλο για ανίχνευση διαρροής αερίου.

• Έχει εξαιρετική αντοχή στους κραδασμούς και μεγάλη διάρκεια ζωής. Ο αισθητήρας δεν περιέχει κινούμενα μέρη ή εξαρτήματα ευαίσθητα στην πίεση, διασφαλίζοντας ότι η ακρίβεια μέτρησης δεν επηρεάζεται από τους κραδασμούς.

• Είναι εύκολο στην εγκατάσταση και τη συντήρηση. Κάτω από κατάλληλες συνθήκες πεδίου, η εγκατάσταση και η συντήρηση μπορούν να πραγματοποιηθούν χωρίς διακοπή της παραγωγής (απαιτείται ειδική προσαρμογή).

• Υιοθετεί έναν πλήρως ψηφιακό σχεδιασμό, παρέχοντας ακριβή μέτρηση και εύκολη συντήρηση.

• Με επικοινωνία RS-485 ή HART, υποστηρίζει εργοστασιακό αυτοματισμό και ενοποίηση συστήματος.

Τεχνική Προδιαγραφή

Εύρος ροής
