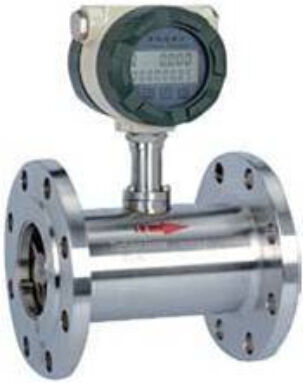

Διαμετρητής 4 έως 200 mm Μετρητής ροής τουρμπίνης για ακριβή μέτρηση νερού

Ονομαστική διάμετρος ((mm)

Μέθοδος σύνδεσης

4,6,10,15,20,25,32,40 (σύνδεση πεδίου κύλισης)

15,20,25,32,40 (σύνδεση πεδίου και φλάντζης)

50,65,80,100,125,150,200 (σύνδεση φλάντζας)

Τάξη ακρίβειας

Κανονική ακρίβεια ± 1%R, ± 0,5%R,

Μέγιστη ακρίβεια ±0,2% R

Δυνατότητα εύρους μέτρησης

1:10,1:15,1:20

Υλικό οργάνου

304 από ανοξείδωτο χάλυβα· 316L από ανοξείδωτο χάλυβα· κλπ.

Μέση θερμοκρασία ((°C)

-20 ± +120 °C

Περιβαλλοντικές συνθήκες

Θερμοκρασία: -10°+55°C,

Σχετική υγρασία: 5%~90%

Πίεση ατμόσφαιρας: 86-106Kpa

Έξοδος σήματος

Αισθητήρας: σήμα συχνότητας παλμού,

χαμηλό επίπεδο≤0,8V

υψηλό επίπεδο ≥ 8V.

Πληροφοριακό σήμα

4·20mA DC

δύο καλώδια

Δύναμη προμήθειας

Αισθητήρας: +12V DC, +24V DC (προαιρετικό)

Μετατροπέας: +24V DC

Μετρητής τύπου οθόνης σκηνής: 3,2V κυψέλη λιθίου

Γραμμή μετάδοσης σήματος

STVPV 3 × 0,3 (τρία καλώδια), 2 × 0,3 (δύο καλώδια)

Απόσταση μετάδοσης

≤ 1000m

Διασύνδεση γραμμής σήματος

Εσωτερικό νήμα M20 × 1.5

Τάξη ανθεκτικής στην έκρηξη

Απαλλαγή

Τάξη προστασίας

IP65

Ονομαστικό

Διάμετρος

(μμ)

Rοριακό ρυθμό ροής (m)³/h)

Εxδιαστολή ροής

(m³/h)

Rκανονική ανοχή πίεσης (Mpa)

Ειδική ανοχή πίεσης (Mpa)

(σύνδεση φλάντζας)

DN4

0.04 ∙0.25

0.04 ∙0.4

6.3

12, 16, 25

DN6

0.1 ∙0.6

0.06 ∙0.6

6.3

12, 16, 25

DN10

0.2 ∙1.2

0.15 ̇1.5

6.3

12, 16, 25

DN15

0.6·6

0.4·8

6.3, 2.5 (φλάνσα)

4.0, 6.3, 12, 16, 25

DN20

0.8·8

0.45 ̇9

6.3, 2.5 (φλάνσα)

4.0, 6.3, 12, 16, 25

DN25

1 ¢10

0.5·10

6.3, 2.5 (φλάνσα)

4.0, 6.3, 12, 16, 25

DN32

1.5 ̇15

0.8 ̇15

6.3, 2.5 (φλάνσα)

4.0, 6.3, 12, 16, 25

DN40

Δύο εκατομμύρια

1 ¢20

6.3, 2.5 (φλάνσα)

4.0, 6.3, 12, 16, 25

DN50

4·40

2 ¢40

2.5

4.0, 6.3, 12, 16, 25

DN65

7 ¢ 70

4 ¢ 70

2.5

4.0, 6.3, 12, 16, 25

DN80

10 ¢ 100

5 ¢ 100

2.5

4.0, 6.3, 12, 16, 25

DN100

20 ¢200

10 ¢200

2.5

4.0, 6.3, 12, 16, 25

DN125

25 ¢ 250

13 ¢ 250

1.6

2.5, 4.0, 6.3, 12, 16

DN150

30 ¢ 300

15 ¢ 300

1.6

2.5, 4.0, 6.3, 12, 16

DN200

80-800

40 ¢ 800

1.6

2.5, 4.0, 6.3, 12, 16
