Άρμα φόρτωσης ΥΦΑ

Άρμα φόρτωσης ΥΦΑ

Περιγραφή

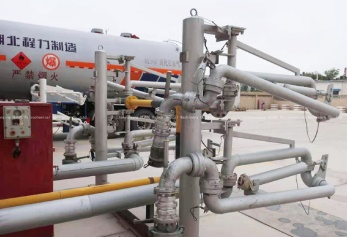

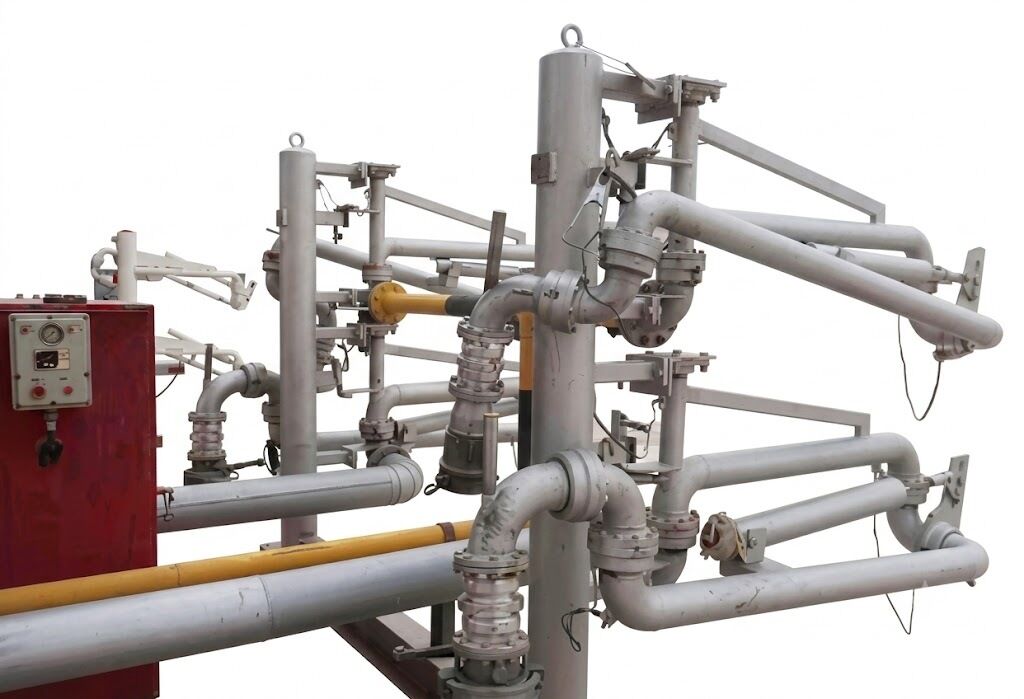

Ο βραχίονας φόρτωσης κάτω από το LPG αποτελείται από βραχίονα μεταφοράς υγρού και βραχίονα επιστροφής ατμού, σχεδιασμένο για να εξασφαλίζει

Η διαμόρφωση διπλής γραμμής επιτρέπει ταυτόχρονη φόρτωση και εκφόρτωση ΥΦΑ

μεταφορά υγρών και ανάκτηση ατμών, παρέχοντας αξιόπιστη απόδοση, βελτιωμένη ασφάλεια και λειτουργία κλειστού κυκλώματος.

Προδιαγραφές

Μέσο μεταφοράς: υγροποιημένο αέριο πετρελαίου (LPG), προπάνιο, βουτάνιο κλπ.
Ονομαστική διάμετρος: DN50·DN80
Πίεση σχεδιασμού: 0,5 MPa ̇ 4,0 MPa
Θερμοκρασία σχεδιασμού: -40°C+100°C
Υλικό αγωγών: ατσάλι άνθρακα/ατσάλι ανοξείδωτο

Χαρακτηριστικά

· Σχεδιασμός διπλού βραχίονα για χειρισμό υγρών και ατμών:
Η διαμόρφωση διπλού βραχίονα επιτρέπει την ταυτόχρονη μεταφορά της υγρής και της ατμοσφαιρικής φάσης.

Εφοδιασμένο με πέντε περιστρεφόμενες αρθρώσεις, παρέχοντας εξαιρετική ευελιξία και επιτρέποντας στον βραχίονα φόρτωσης να φτάσει στα δεξαμενόπλοια

τοποθετημένα οπουδήποτε εντός του πεδίου λειτουργίας.

· Προστασία κατά της απόσχισης έκτακτης ανάγκης:
Το εξωτερικό βραχίονα μπορεί να είναι εξοπλισμένο με προαιρετικό αποσυνδετήρα αποσυνδέσεως για την προστασία του συστήματος σωλήνων από ζημιές

σε περίπτωση τυχαίας αναχώρησης δεξαμενόπλοιου ή έκτακτης απομάκρυνσης.

· Ευέλικτες επιλογές σύνδεσης:
Ο βραχίονας φόρτωσης μπορεί να συνδεθεί με τα δεξαμενόπλοια είτε μέσω συνδέσεων φλάντζας είτε μέσω ζεύξεων CAMLOCK.

Η κατάλληλη μέθοδος σύνδεσης μπορεί να επιλεγεί ανάλογα με τον τύπο δεξαμενόπλοιου και τις απαιτήσεις του πελάτη,

διασφάλιση ταχείας και ασφαλούς σύνδεσης.

· Ασφαλής θέση στάθμευσης:
Ένας εσωτερικός μηχανισμός κλειδώματος του βραχίονα κρατά σταθερά το βραχίονα φόρτωσης στη θέση στάθμευσης όταν δεν λειτουργεί.

· Η ομαλή και ισορροπημένη κίνηση:
Το σύστημα αντιβάσης ελαστικού κυλίνδρου αντισταθμίζει το βάρος του εξωτερικού βραχίονα και των εμπρόσθιων εξαρτημάτων,

διασφάλιση ομαλής και χωρίς προσπάθεια κάθετης κίνησης.

· Ενισχυμένη στατική προστασία:
Μια αντιστατική συσκευή διαλύει αποτελεσματικά τα στατικά φορτία και τα ασταθή ρεύματα που παράγονται από τη ροή του υγρού μέσω των σωλήνων

Το σύστημα κατά τη διάρκεια των εργασιών φόρτωσης και εκφόρτωσης, βελτιώνοντας την ασφάλεια της λειτουργίας.
